建筑动力和照明工程图：

含原理图、平面图，以平面图为主。表示建筑物内动力、照明设备与线路平面布置的电气工程图纸。含：动力与照明线路、设备、的安装位置和接线。

线路图符：

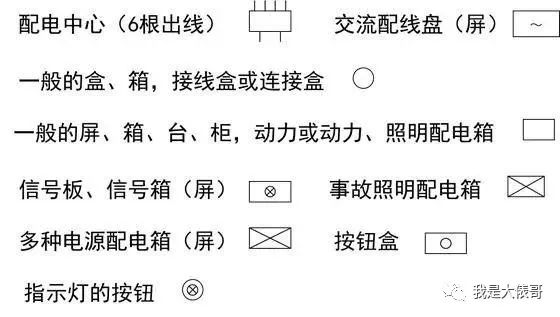

配电设备图符：

灯具图符：

插座图符：

开关图符：

仪表图符：

文字符号：如果要指出灯的类型，则要在符号旁边标出下列字母：

氖：Ne、氙：Xe、钠：Na、汞：Hg、碘：I；

白炽：IN、弧光：ARC、荧光：FL；

红外线：IR、紫外线：UV、发光二极管：LED。

灯具安装方式：

线路敷设方式和敷设部位的文字符号：

例：BV（2×2.5）PVC15—WC

2根（1条相线、1条零线）截面积为2.5毫米平方的塑料绝缘铜芯导线，穿直径15毫米的PVC管（阻燃塑料管），暗敷在墙内。

供电系统和电源配电箱：

（1）电源进线：电源引自第五层、垂直引入，线路标号为“PG”（配电干线），导线型号BV（铜芯塑料绝缘导线），2根，截面积为10平方毫米。穿入电线管（PVC），管径25mm，沿墙暗敷（WC）。

（2）电源配电箱：该层设一个照明配电箱，其型号为XM1—6。配电箱内安装一带漏电保护的单相空气断路器，型号为DZ47LE（额定电流30A）。三个单相断路器（DZ47—10、额定电流10A）分别控制三路出线。
